【重點摘要】

在微小的擺動角度與高頻擺動的精密機構中，傳統軸承常因缺乏潤滑油膜而引發「微動磨損」，且固有的軸承游隙會造成嚴重的背隙誤差。 C-FLEX 撓性軸承利用特殊的交叉彈簧鋼片設計，捨棄傳統滾動體，進而達成無摩擦、零背隙且完全免潤滑的運動狀態。若您的設備應用於半導體無塵室、半導體檢測、光學雷射、焊接機械、無人機、航拍航偵、鏡頭移動或航太領域，C-FLEX 將是突破現有設計極限的理想解決方案。

突破微動磨損與背隙極限：C-FLEX 撓性軸承無摩擦技術與應用指南

傳統軸承在擺動機構中會遇到哪些技術瓶頸？

微動磨損（假性布氏壓痕）：擺動幅度過小導致無法形成有效的潤滑油膜，機件處於乾摩擦狀態，將大幅縮短軸承壽命。
定位精度流失：傳統軸承必須保有一定的內部游隙，這在正反轉或往復運動時會產生「背隙誤差」，無法滿足微米級的定位需求。

C-FLEX 撓性軸承的核心運作原理與技術優勢評估

C-FLEX 撓性軸承（又稱彈簧軸承、樞軸軸承）跳脫了滾動與滑動接觸的概念，可以帶來革命性的改變。

彈性變形取代滾動摩擦

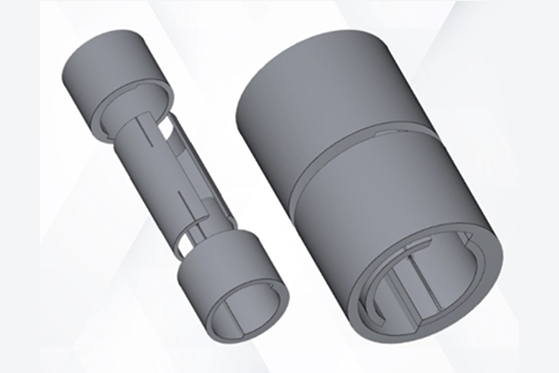

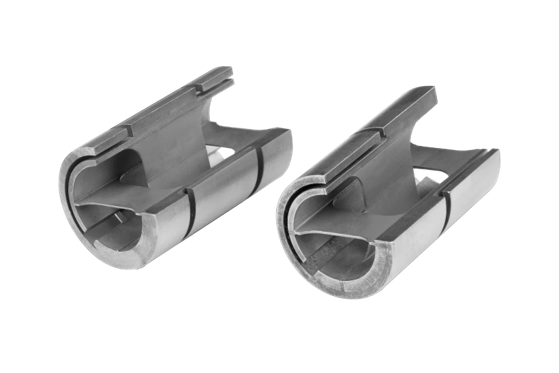

其結構非常簡潔，主要由兩個同心圓柱筒（分別作為內圈和外圈套筒），以及兩組呈「X」形交叉排列的薄彈簧鋼片組成。

透過材料本身的彈性變形來實現精密的角度擺動。

核心優勢指標評估

技術優勢	運作特性分析	對設備整體的實際效益
免維護與零發塵	無滾動體與滑動面，從根本上消除物理摩擦。	終身免添加潤滑脂，無揮發污染風險，完美符合半導體無塵室或真空環境規範。
真正的無背隙	彈簧片提供連續、穩定的阻力與回彈力，機件始終保持緊密接觸。	徹底消除傳統游隙，確保極高的定位精度與重複精度。
無遲滯現象	排除了靜摩擦力的干擾，運動軌跡完全可預測。	系統能對極微小的指令做出精準回應，是精密反饋控制迴路的理想選擇。
無限疲勞壽命	控制在原廠規範的「最大負荷」與「最大容許擺動角度」內，使彈簧片保持在彈性限度內。	具備承受數百萬次往復擺動的耐力，大幅降低設備無預警停機的風險。

技術優勢	運作特性分析	對設備整體的實際效益
免維護與零發塵	無滾動體與滑動面，從根本上消除物理摩擦。	終身免添加潤滑脂，無揮發污染風險，完美符合半導體無塵室或真空環境規範。
真正的無背隙	彈簧片提供連續、穩定的阻力與回彈力，機件始終保持緊密接觸。	徹底消除傳統游隙，確保極高的定位精度與重複精度。
無遲滯現象	排除了靜摩擦力的干擾，運動軌跡完全可預測。	系統能對極微小的指令做出精準回應，是精密反饋控制迴路的理想選擇。
無限疲勞壽命	控制在原廠規範的「最大負荷」與「最大容許擺動角度」內，使彈簧片保持在彈性限度內。	具備承受數百萬次往復擺動的耐力，大幅降低設備無預警停機的風險。

C-FLEX 撓性軸承的潛在應用領域有哪些？

憑藉零背隙與免潤滑的特性，C-FLEX 特別適合以下需要高可靠度與精密微調的產業：

光學設備與雷射加工

反射鏡的精密微調機構（如傾斜/偏轉台）、雷射掃描儀，以及需要高精度往復定位的高階焊接設備。

半導體與真空製程設備

晶圓傳輸機器人的手臂關節、真空腔體內的致動機構，徹底解決潤滑油氣體釋放的問題。

醫療與精密檢測儀器

高精度測量探頭、質譜儀、血液分析儀，確保微量檢測過程中的絕對穩定性。

航太、國防與無人載具

陀螺儀、穩定雲台、尋標器與偵照設備。能在極端溫差與震動環境下，提供高可靠度的姿態控制。

醫療與精密檢測儀器

高精度測量探頭、質譜儀、血液分析儀，確保微量檢測過程中的絕對穩定性。

精密加工機械

如鏡面研磨機等需要穩定且高頻來回擺動的研磨機構，有效避免傳統軸承因往復運動產生的快速磨耗。

專業技術支援與解決方案

當您的設計面臨微小擺動造成的微動磨損、背隙誤差、真空污染或高溫失效等難題時，尹發貿易作為美國 C-FLEX 軸承的台灣區代理商，我們有能力為您提供 C-FLEX 與 Riverhawk 各系列撓性軸承的技術數據、選型評估與客製化解決方案探討，協助您的設備突破現有設計極限。

#更多詳細的使用情境：快速轉向鏡(Fast Steering Mirrors)，掃描鏡(Scanning Mirrors)，光學元件固定座(Optical Assembly Mounts)，雲台(Gimbal Ring) 振動感測器(Vibration Sensor)，測量儀表頭(Instrument Indicating Heads)，飛行控制系統(Aircraft Flight Controls)，光電/紅外線偵蒐吊艙 (EO/IR Gimbals)，尋標器 (Missile Seeker Heads)，雷射通訊機構 (Free Space Optics)。
