【重點摘要】
標準 SUJ2 軸承鋼在高溫環境下硬度會開始下降，導致軸承壽命大幅衰退。
為確保高溫設備穩定運轉，我們必須改用硬度保持力較佳、且在高溫下尺寸較為穩定的軸承。
市場上有非常多種不同的解決方案，包含使用SUS440C 不鏽鋼、陶瓷材質或經過特殊熱處理工序的軸承鋼，並搭配專用高溫油脂，又或是特殊塗層甚至是塊狀石墨的選擇，同時精算熱膨脹後的補償內部游隙，以避免軸承在運轉時卡死。
但是許多解決方案供貨並不穩定、交期太長，本文著重在比對SUS440C 不鏽鋼與標準 SUJ2 軸承鋼在高溫時的表現，嘗試用最簡單的方式協助讀者延長高溫環境的軸承使用壽命。
我司曾經協助上百件高溫軸承選用或是高溫軸承更改案件，包含自潤銅套更改為高溫直線軸承、一般滾珠軸承更改為高溫滾珠軸承、一般調心滾子軸承更改為高溫不銹鋼調心滾子軸承個案。
高溫環境下軸承壽命為何大幅縮短？
高溫環境下軸承壽命為何大幅縮短？
為什麼溫度升高會導致軸承提早損壞？
高溫會對軸承硬度造成的永久性的影響。當軸承溫度過高時，材質硬度會快速下降，產生一連串的連鎖反應並且衝擊軸承的「額定動載荷」。

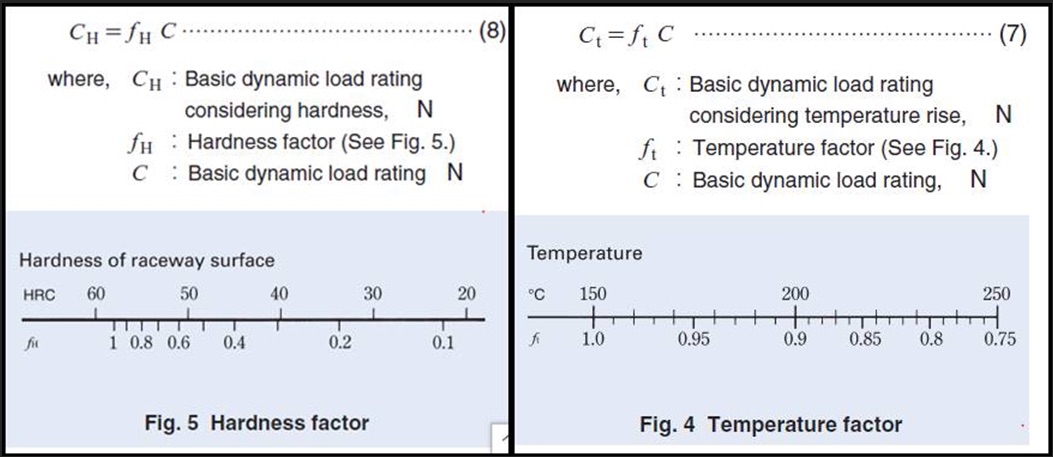

硬度與額定動載荷的連鎖反應
高溫軸承材質怎麼選？
SUJ2 與 SUS440C 的硬度保持力比較
高溫軸承材質怎麼選？
SUJ2 與 SUS440C 的硬度保持力比較
針對高溫工況，選擇能維持硬度的鋼材是關鍵。

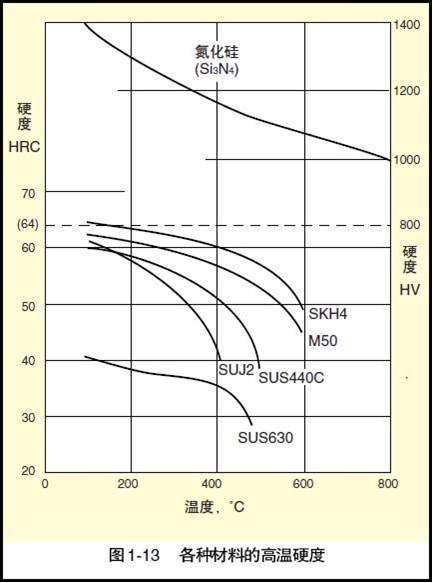

我們可以參照以下SKF對於常見軸承材質在不同溫度條件下的客觀硬度表現技術圖表
我們可以看到，在230°C左右SUS440C在硬度的表現上強於SUJ2，甚至在300°C時硬度都尚有55HRC。
進行壽命試算:
進行壽命試算:
我們設定最常出現的使用工況200°C並且固定載荷來讓AI進行軸承鋼與SUS440C不銹鋼的壽命試算，算式與結論如下:
假設一組滾珠軸承的基準運作條件如下：
基本額定動載荷 C = 10,000 N
當量動載荷 P = 1,000 N
常溫且無硬度衰退的理論壽命基準為：L10=1000010003=1000×106 轉（定義為基準壽命 100%）。
1. SUJ2 (高碳鉻軸承鋼) 於 200°C 的壽命計算
2. SUS440C (不鏽鋼) 於 200°C 的壽命計算
比較結論： 在相同的 200°C 環境下，兩者皆受溫度係數 ft 折損。但 SUJ2 因額外疊加了硬度衰退（fH 降至 0.8），在立方公式 C/P3 的指數放大效應下，最終壽命出現斷崖式下跌；而 SUS440C 則能有效保住近四分之三的運作壽命。
為什麼我們先排除了陶瓷等材質，優先選用SUS440C?
為什麼我們先排除了陶瓷等材質，優先選用SUS440C?
除了價格因素外，陶瓷軸承具有脆性較高、對衝擊載荷敏感的特性，且安裝難度較高，需由受過專業訓練的熟練工操作，這對現場施工是一大挑戰。因此，除非使用溫度達極端條件（如超過 300°C）或需極高轉速，否則 SUS440C 的C/P 值更佳，我們仍優先推薦。
高溫工況下的潤滑脂與游隙設定注意事項
高溫工況下的潤滑脂與游隙設定注意事項
除了價格因素外，陶瓷軸承具有脆性較高、對衝擊載荷敏感的特性，且安裝難度較高，需由受過專業訓練的熟練工操作，這對現場施工是一大挑戰。因此，除非使用溫度達極端條件（如超過 300°C）或需極高轉速，否則 SUS440C 的C/P 值更佳，我們仍優先推薦。
1. 必須匹配專用的高溫潤滑脂
2. 熱膨脹對游隙的影響與計算
公司官方Line ID:
@a0225532118
